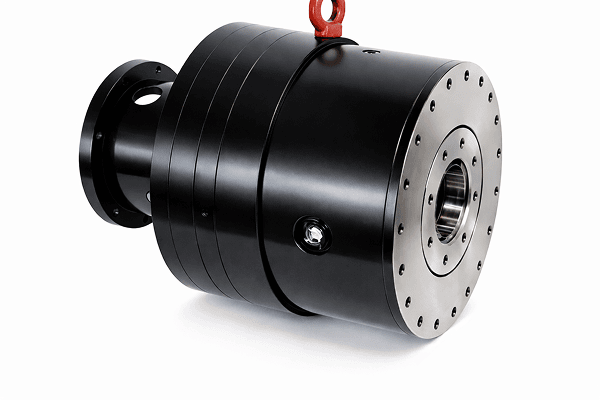

Zykloidgetriebe / Zweischeibengetriebe
Erreichen Sie zuverlässige Kraftübertragung und lange Lebensdauer – auch unter hoher Dauerbelastung.
Wenn hohe Drehmomente, robuste Auslegung und zuverlässiger Dauerbetrieb entscheidend sind, kommen Zweischeibengetriebe zum Einsatz.
Das AKIM zykloide Zweischeibengetriebe wurden für Anwendungen entwickelt, bei denen Belastbarkeit und Zuverlässigkeit klar im Vordergrund stehen. Sie eignen sich besonders für Schwerlastantriebe, Fördertechnik und industrielle Anwendungen, bei denen Getriebe „einfach laufen müssen“ – auch unter rauen Bedingungen.
Technische Highlights
- Nenndrehmomente: 940 – 20’060 Nm (je nach Baugrösse)
(Spezialausführungen mit über 100'000 Nm möglich) - Übersetzungen: feste Übersetzungen bis ca. 125 : 1 in einer Stufe
- Baugrössen: 8 Standardgrössen (2S-50 bis 2S-120)
- Bauformen: Ausführung mit abtriebsseitigem Wellenende
oder Aufsteckgetriebe mit abtriebsseitiger Hohlwelle - Spielarm oder spieleinstellbar
- Hoher Wirkungsgrad (bis über 90% bei Hohlwellenvarianten)
Weitere Größen, Übersetzungen und Drehmomentbereiche auf Anfrage verfügbar.
Baugrössen im Detail
Unsere Zykloidensysteme / Zweischeibengetriebe umfassen verschiedene Baugrössen mit folgenden Nenndrehmomenten:
| Baugrösse | Type | Nenndrehmoment |
|---|---|---|
| Kleinste | 2S-50 | 940 Nm |
| 2S-60 | 1’745 Nm | |
| 2S-70 | 2’780 Nm | |
| 2S-80 | 4’415 Nm | |
| 2S-90 | 5’485 Nm | |
| 2S-100 | 8’445 Nm | |
| 2S-110 | 14’030 Nm | |
| Grösste | 2S-120 | 20’060 Nm |
Wichtig:
Unsere Lösungen basieren in der Regel auf modifizierten Standardgetrieben, die wir an Dimensionen, Drehmoment oder Schnittstellen Ihrer Anwendung anpassen – das spart Zeit und Budget. Und sollte Ihr Projekt mehr erfordern, entwickeln wir gemeinsam ein Sondergetriebe.
Vorteile der AKIM Zweischeibengetriebe
AKIM ist mehr als ein Getriebelieferant. Wir begleiten Sie von der ersten Idee über die Konstruktion und Fertigung bis zum langfristigen Service.
Robustheit im Dauerbetrieb
Ausgelegt für kontinuierlichen Einsatz unter hoher Last.
Hohe Überlastsicherheit
Solide Konstruktion für Lastspitzen und häufige Lastwechsel.
Hohe Drehmomentdichte
Viel Kraft bei kompakter Bauweise.
Modularer Aufbau
Mehrstufige Getriebelösungen für hohe Gesamtuntersetzungen möglich.
Wartungsarm & langlebig
Lebensdauerschmierung für hohe Anlagenverfügbarkeit.
Typische Einsatzgebiete
Förderanlagen & Schachtförderer
Zuverlässiger Dauerbetrieb bei hohen Lasten und langen Laufzeiten.
Dreh- und Schwenkantriebe im Schwerlastbereich
Robuste Kraftübertragung bei grossen Massen und hohen Drehmomenten.
Misch- und Rührwerke
Gleichmässiger Lauf und hohe Belastbarkeit im Dauerbetrieb.
Anlagenbau, Stahl- & Zementindustrie
Bewährte Industrielösung für raue Umgebungen.
Sie können Ihre Branche nicht finden?
Wir entwickeln Lösungen für nahezu jede Anwendung.
Kombination mit Hohlwellenlösungen & Einbausätzen
Hohlwellengetriebe 2S
Neben klassischen Zweischeibengetrieben mit Wellenende bietet AKIM auch Hohlwellenvarianten und Einbausätze für eine einfache Integration.
Einbausätze EBS & EBSK
- EBS: Standard-Einbausatz
- EBSK: kompakte Variante für beengte Bauräume
- vorgefertigte Schnittstellen und Lager
- passend zu verschiedenen 2S-Baugrössen
So finden wir gemeinsam die richtige Lösung
Nicht jede Präzisionsanwendung ist gleich.
Wir unterstützen Sie bei der Auslegung, Auswahl und Integration – und sagen Ihnen auch, wenn eine andere Lösung sinnvoller ist.
Ziel ist nicht das technisch aufwendigste Getriebe, sondern die passende Lösung für Ihre Anwendung.
Unser Vorgehen:
- Wir verstehen Ihr Problem
- Wir empfehlen die passende Lösung
- Wir entwickeln gemeinsam
- Wir sind langfristig da
Downloads & technische Daten
Zykloidengetriebe:
Zusätzlich verfügbar:
- 2D-/3D-CAD-Daten (STEP, IGES, auf Anfrage)
- Schnittstellenzeichnungen für Motorenanschluss
- Montage- und Justieranleitungen
Massgeschneiderte Getriebelösungen für Ihr Projekt
Ob Sie eine Neuentwicklung oder eine massgeschneiderte modulare Anpassung benötigen – wir entwickeln die richtige Lösung für Ihre Anwendung.
KontaktaufnehmenSie sind sich nicht sicher, welches Getriebe das richtige für Sie ist?
Unser chatbasierter Produktfinder analysiert Ihre Anforderungen und schlägt passende Lösungen vor.
Bereit für Ihre Getriebe-Lösung?
Ob Standard, Hochleistung, Hochpräzision oder massgeschneidert – wir helfen Ihnen, die richtige Entscheidung zu treffen.
Häufige Fragen zu Zykloidgetriebe
Für welche Anwendungen eignen sich Zweischeibengetriebe besonders?
Zweischeibengetriebe eignen sich für Anwendungen mit hohen Drehmomenten, kontinuierlichem Betrieb und rauen Umgebungsbedingungen. Typisch sind Förderanlagen, Misch- und Rührwerke sowie Schwerlast-Dreh- und Schwenkantriebe, bei denen Robustheit wichtiger ist als höchste Präzision.
Worin unterscheiden sich Zweischeibengetriebe von ACBAR Excentergetrieben?
Zweischeibengetriebe sind auf hohe Drehmomente und zuverlässigen Dauerbetrieb ausgelegt. ACBAR Excentergetriebe ermöglichen zusätzlich extrem hohe Übersetzungen und besonders hohe Schockfestigkeit. Welche Lösung besser passt, hängt von Übersetzungsbedarf, Lastprofil und Einsatzbedingungen ab.
Sind Zweischeibengetriebe für den Dauereinsatz geeignet?
Ja. Die Zweischeibengetriebe von AKIM sind für kontinuierlichen Betrieb ausgelegt und verfügen über eine Lebensdauerschmierung. Sie werden seit vielen Jahren in industriellen Daueranwendungen eingesetzt.
Ist eine kundenspezifische Anpassung möglich?
Ja. Neben den Standardbaugrössen können Bauform, Übersetzung, Wellen- oder Hohlwellenausführung sowie Schnittstellen an die Anwendung angepasst werden; technisch sinnvoll und wirtschaftlich abgestimmt.
Gibt es Ersatzteile für alte AKIM-Getriebe?
Ja! Wir liefern Ersatzteile auch für Getriebe aus den 1920er Jahren. Unsere Dokumentation ist lückenlos.
