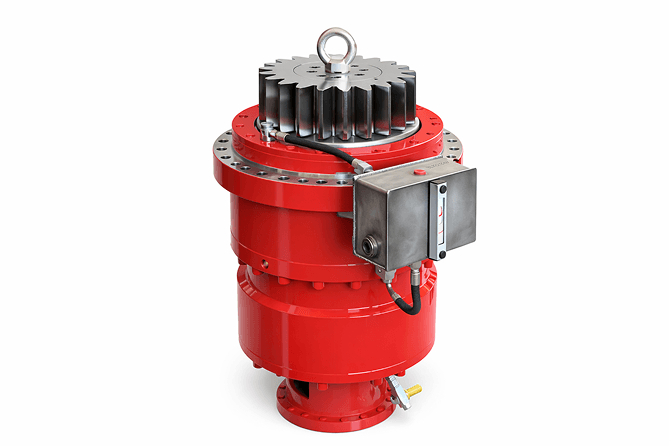

Richt- und Schwenkgetriebe
Erreichen Sie exakte, wiederholgenaue Bewegungen – auch bei grossen Massen.
Wenn präzise Ausrichtung, hohe Lasten und maximale Wiederholgenauigkeit entscheidend sind, kommen Richt- und Schwenkgetriebe zum Einsatz
Die Richt- und Schwenkgetriebe wurden für hochpräzise Positionier- und Schwenkaufgaben entwickelt, bei denen grosse Massen sicher, reproduzierbar und mit minimalem Spiel bewegt werden müssen - auch unter hohen Drehmomenten und anspruchsvollen Einsatzbedingungen.
Technische Highlights der Richt- und Schwenkgetriebe
- Drehmomente: bis über 60'000 Nm (anwendungsspezifisch)
- Bauweise: ein- oder mehrstufig, je nach Umsetzungsbedarf
- Spiel: spielarm oder spieleinstellbar bis > 0,02°
- Übersetzungen: individuell definiert, auch mehrstufig
Weitere Größen, Übersetzungen und Drehmomentbereiche auf Anfrage verfügbar.
Baugrössen im Detail
Die Schwenkgetriebe-Serie umfasst 6 Baugrössen mit folgenden Nenndrehmomenten:
| Baugrösse | Type | Abtriebs- Nenndrehmoment |
|---|---|---|
| Kleinste | GP-22 | 220 Nm |
| GP-50 | 500 Nm | |
| GP-160 | 1'600 Nm | |
| GP-500 | 5'000 Nm | |
| Grösste | GP-3000 | 30'000 Nm |
Wichtig:
Unsere Lösungen basieren in der Regel auf modifizierten Standardgetrieben, die wir an Dimensionen, Drehmoment oder Schnittstellen Ihrer Anwendung anpassen – das spart Zeit und Budget. Und sollte Ihr Projekt mehr erfordern, entwickeln wir gemeinsam ein Sondergetriebe.
Vorteile für Servo- und Positionieranwendungen
AKIM ist mehr als ein Getriebelieferant. Wir begleiten Sie von der ersten Idee über die Konstruktion und Fertigung bis zum langfristigen Service.
Hohe Wiederholgenauigkeit
Exakte Positionierung auch über viele Zyklen hinweg – entscheidend für präzise Richt- und Schwenkbewegungen.
Spielarme bis spielfreie Auslegung
Minimales Verdrehspiel (auf Wunsch bis < 0,02°) für kontrollierte, reproduzierbare Bewegungen.
Hohe Verdrehsteifigkeit
Stabile Lageführung auch bei hohen Drehmomenten und wechselnden Lasten.
Ruhiger, kontrollierter Lauf
Gleichmässige Bewegung ohne Ruckeln – auch bei langsamen Schwenk- oder Richtbewegungen.
Hohe Betriebssicherheit
Ausgelegt für sicherheitskritische Anwendungen mit hohen Lasten und klar definierten Bewegungen.
Typische Einsatzgebiete
Richt- und Nachführantrieben
Präzise, wiederholgenaue Ausrichtung über lange Zeiträume – auch bei langsamen Bewegungen und hohen Lasten.
Antennen- und Radaranlagen
Exakte Positionierung und ruhiger Lauf für zuverlässige Ausrichtung bei hohen Sicherheits- und Genauigkeitsanforderungen.
Schwenkantrieben in schweren Maschinen und Anlagen
Kontrollierte Schwenkbewegungen grosser Massen bei hohen Drehmomenten und stabiler Lageführung.
Positioniersystemen mit hohen Sicherheits- und Genauigkeitsanforderungen
Reproduzierbare Positionierung mit minimalem Spiel für sicherheitskritische Anwendungen.
Sie können Ihre Branche nicht finden?
Wir entwickeln Lösungen für nahezu jede Anwendung.
So finden wir gemeinsam die richtige Lösung
Präzision entsteht im Engineering – nicht im Katalog.
Jedes Richt- & Schwenkgetriebe entsteht in enger Zusammenarbeit mit Ihnen.
Wir analysieren Ihre Anwendung ganzheitlich und legen das Getriebe so aus, dass Präzision, Sicherheit und Lebensdauer im Betrieb gewährleistet sind.
Unser Vorgehen:
- Wir verstehen Ihr Problem
- Wir empfehlen die passende Lösung
- Wir entwickeln gemeinsam
- Wir sind langfristig da
Massgeschneiderte Getriebelösungen für Ihr Projekt
Ob Sie eine Neuentwicklung oder eine massgeschneiderte modulare Anpassung benötigen – wir entwickeln die richtige Lösung für Ihre Anwendung.
KontaktaufnehmenSie sind sich nicht sicher, welches Getriebe das richtige für Sie ist?
Unser chatbasierter Produktfinder analysiert Ihre Anforderungen und schlägt passende Lösungen vor.
Bereit für Ihre Getriebe-Lösung?
Ob Standard, Hochleistung, Hochpräzision oder massgeschneidert – wir helfen Ihnen, die richtige Entscheidung zu treffen.
Häufige Fragen zu AKIM-Getrieben
Wann brauche ich ein Richt- oder Schwenkgetriebe?
Wenn Sie grosse Massen präzise, wiederholgenau und sicher ausrichten oder schwenken müssen und Standardgetriebe dafür nicht ausreichen.
Typische Anwendungen:
- Richt- und Nachführantriebe: präzise Ausrichtung, die hält
- Antennen- und Radaranlagen: Positionierung mit hohen Sicherheitsanforderungen
- Schwenkantriebe in schweren Maschinen: grosse Massen, die präzise bewegt werden müssen
- Positionierantriebe: wo höchste Sicherheit gefordert ist
Wie funktioniert die kundenspezifische Auslegung?
Jedes Richt- und Schwenkgetriebe entsteht in enger Zusammenarbeit mit Ihnen. Gemeinsam analysieren wir Ihre Lastfälle, Zyklen und Einsatzumgebung. Wir dimensionieren die Getriebestufen und Lager genau für Ihre Anwendung und definieren die Schnittstellen – Flansche, Wellen, Motoranbau – passend zu Ihrer Konstruktion. Das Ergebnis: Eine Lösung, die wirklich zu Ihrer Anwendung passt, nicht nur "fast passt".
Gibt es Ersatzteile für alte AKIM-Getriebe?
Ja! Wir liefern Ersatzteile auch für Getriebe aus den 1920er Jahren. Unsere Dokumentation ist lückenlos.
